被挖断的光缆是怎样修复的?

2021-09-28 10:06网优雇佣军
2

再牛掰的网络,也经不起挖掘机的一铲子。



前两天,腾讯“服务器崩溃”,旗下多款APP登录异常,据说就是因为光缆因施工被意外挖断。


话说光缆被挖断也不是头一次,难道就没有什么保护措施吗?还有,我很好奇,这些被挖断的光缆又是怎样修复的呢?

当然有保护


光缆保护与恢复措施通常有两类:1+1保护和环状自愈保护。


1+1保护,就是冗余配置一条主用线路加一条备用线路,当其中一条线路中断时,系统快速自动切换到另一条备用线路。


除了被挖掘机挖断等意外事故,当检测到主用线路光信号恶化达到告警阈值时,系统也会进行预防性切换到备用线路。甚至为了避免主备线路同时中断的情况,还会引入第三条备用线路。

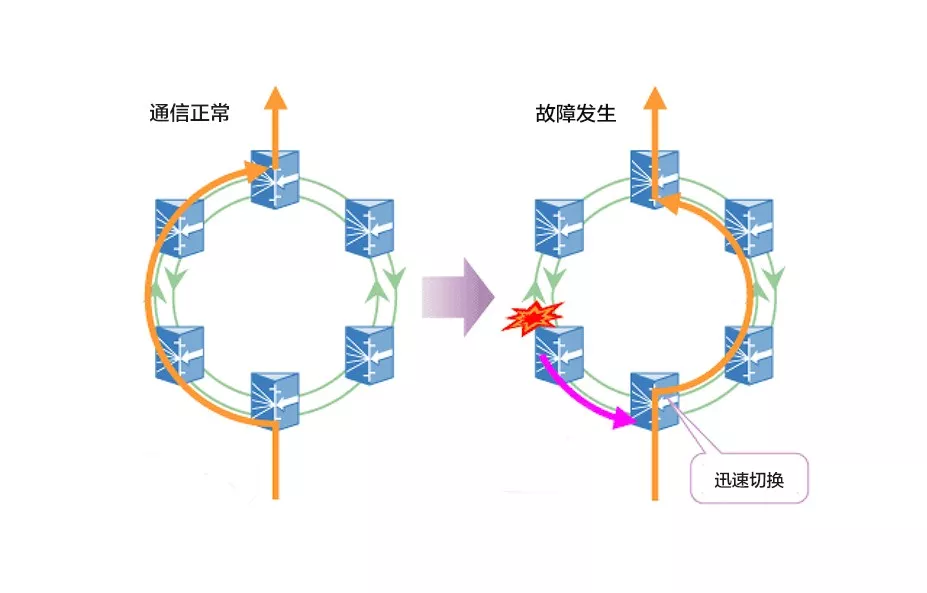

环状自愈保护,即线路与设备组成环状,当其中一流向业务中断,系统迅速切换,并从相反方向迂回连通。


这些保护措施可避免光缆中断造成大规模、长时间通信故障,可将故障造成的影响减到最小,所以你很少看到一根光纤被挖断导致一片业务中断的现象,但有时天有不测风云,所有主备线路全断了,比如大面积自然灾害,这就倒霉了。


接下来是好奇的问题,被挖断的光缆是怎样修复的呢?

挖断的光缆是怎样修复的?


现在,闪亮登场的,是一帮神秘的通信侠。


他们经常出没于人群的视线之外,比如凌晨三四点、地下管道、暴雨灾区、人迹罕至的沙漠、蛮荒的工地。


这群人人手必备一部24小时不关机的手机,OTDR、光缆熔接机、光功率计、接头盒、绑扎铁线、可视红光等工具仪器,还有安全帽、反光衣、绝缘鞋、手套等全副武装。


当光缆发生故障后,会第一时间通知他们。


接到通知后,无论三更半夜,还是狂风暴雨,这群通信侠必须第一时间带上装备赶赴现场。


每一次故障,都是命令!


他们一边火速奔赴现场,一边拿着电话不停地和远端机房负责监控的同事沟通,这是在确定故障点。


终于到达现场,迅速搬出OTDR对故障点周围进行全面排查,精准确定断点位置。


OTDR,也叫光时域反射仪,是一种利用光的反射和散射原理,通过返回的光来测量故障断点的仪器。

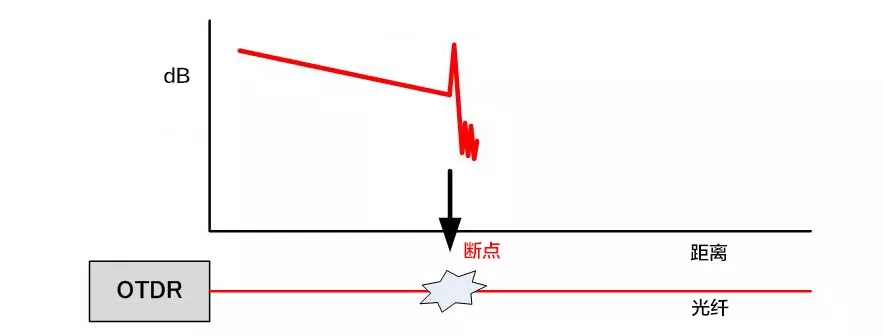

这家伙会显示出一些奇奇怪怪的曲线,比如,遇到光缆中断,曲线是这样...



曲线中显示的距离就是光缆中断的位置。

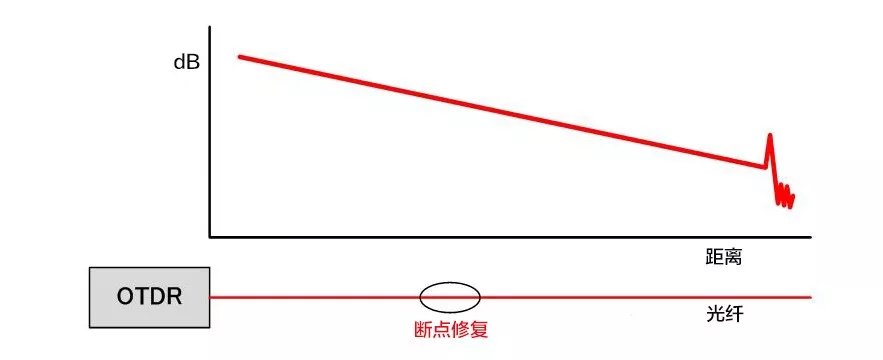

要是修复后,曲线就变成这样了...



接下来,正戏开始了----抢修光纤。


抢修光纤的第一原则:先抢通,再抢修。


也就是说,如果条件允许,先用光缆内的备用纤芯开通恢复,避免长时间影响业务,再替换或修复断纤。


抢修光纤可不是一件容易的事,严重考验每一位通信侠的体力、抗寒力、忍耐力、机动能力、抗压能力…各种力。


因为,接下来熔接光纤是一项极其谨慎细致的工作。


光纤是光缆里面的一根很比头发还细的纤丝,非常脆弱,为此,外面有坚硬的保护层层层保护,就组成了很粗的光缆。

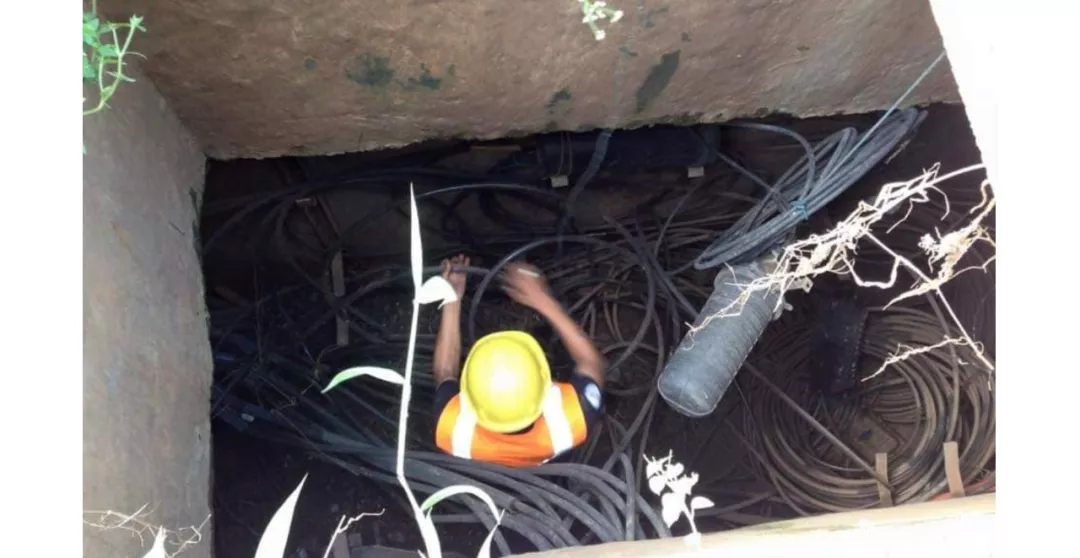

现在光纤断了,通信侠们不得不剥开厚厚的光缆保护层,保护层里通常有粘乎乎的油膏,得先用纸擦干,理出光纤,剥去纤芯涂层,用酒精擦试干净后,再将光纤端面切割平整后放在熔接机里熔接。



熔接完成后,套上热缩套管,再将这些脆弱而细小的光纤一根根盘绕在接头盒里,安装密封胶,紧固螺丝,固定接头盒,抢修工作总算是完成了。



文字描述很简单,但实际操作不容易啊,通信侠们必须将两根比头发丝还细的光纤完美对接熔合,一旦操作不规范,会导致熔接损耗大,直接影响信号传输,同时,由于光缆多分布于野外,熔接工作不但要忍耐恶劣环境,还得小心风沙、严寒天气影响熔接质量。




最后,当然还是老剧情,老结局,让我们一起向这群通信侠致敬吧!


正是他们默默无闻地坚守在环境最恶劣的通信第一线,守护着通信网络的血脉,才有今天美好信息生活!
